排烟罩是由罩体和罩盖上下两部分构成，罩体由三个平面组成，罩盖由前、后、左、右四个平面（或称挡板）构成一个锥体。其锥体的下端与罩体相连，上端与抽油烟机相连，活动挡板开在罩体或罩盖靠近窗户的任意一面，前挡板带有缺口美观、精致，抽油烟彻底，同时不污染环境，有利于人体健康，结构简单，造价便宜。
铁制排烟罩仅为一矩形铁制罩子，上开一孔接排烟管，罩在灶台的上方。利用热空气上升的原理使油烟自然抽出室外。该种排烟罩工艺简单，成本低廉，但排烟效果较差，只适用于烟雾不大的小型饮食场所。目前没有定型产品，而是根据灶具的大小现场制
排烟烟罩要求
（1）油烟吸收率应大于95%，采用同诳导流围护装置。
（2）围护结构应配有铰接式检查门,以便于卫生清洁及观察。
（3）设备全部由不锈钢制成，所有联结处为防水、防蒸汽、防油烟。
（4）风罩嵌入吊顶内，两者之间设有不锈钢装饰板，用厚度1.2mm的不锈钢板制造，易拆卸，嵌入深度≥100mm。
（5）全部罩体用厚度大于1.0mm的不锈钢板制造。
（6）通风管用1.0镀锌板制成，设有不锈钢铁风量调节阀。
（7）照明设备是防溅，防水、内凹型的，分布于每1000mm距离，并应将所有电线套于导管中，用接驳箱连接。照度装置大于等于600lux，采用节能芝光管灯,统一的电力接口。
（8）风罩竖板带有一体环绕的自排装置，排放槽易于清洗油烟、蒸汽，排放管为不锈钢制，并联至风罩的全自动自清洁装置。
油网式排烟罩
这是厨房最常用的一种排油烟罩，罩体水平投影面为长方形的，横截面似半边的伞形烟罩。长度根据灶具的数量和摆放长度决定，高度为550 mm，宽度一般在1250 mm，前沿带送风装置的总宽为1500 mm左右。罩体内一侧以60°的斜度装有迷宫式过滤油网，有一定的油烟过滤能力，经常在一般餐厅的厨房中使用。

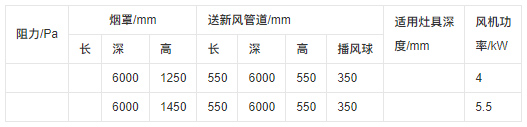

常用油网式排烟罩技术参数如下表所示：
运水烟罩
将配有洗涤液的水经水泵加压后送到烟罩内喷洒成扇形，从罩体下方上来的油污气体在与扇形水面接触中被去污净化，而水经气液分离扇分离后流回水箱。这就是运水烟罩的基本工作原理。运水烟罩有排污、加水、加洗涤液、循环等整套的自动控制系统，操作使用很方便。经此烟罩净化后的气体除油率可达到90%左右基本不再污染管道，由于水雾的隔离作用，这种烟罩还有一定的防火功能。

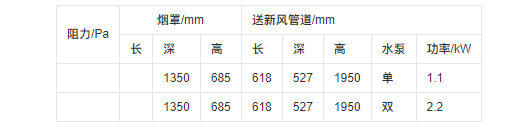

常用运水烟罩的技术参数如下表所示：
